Grandstream Budge Tone-201
Posted Thursday, April 1, 2010 at 11:38 AM

Grandstream BudgeTone-201 SIP Phone

O BudgeTone 201 define-se em uma solução atrativa para empresas e residências que optem pela tecnologia VoIP e preços acessíveis. O BT201 é de fácil uso e possui características como o ecrã, full duplex, hands free ou alta-voz com cancelador de eco, Suporta uma grande variedade de codecs, 1 porta LAN, voicemail com indicador, ringtones, atualização de firmware via http, configuração simples por meio da interface web.

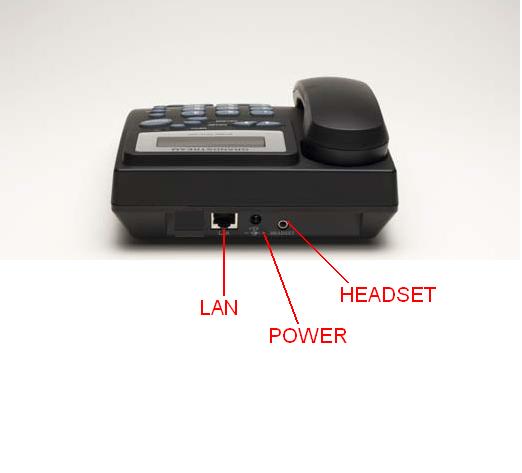

Definições:

LAN
Porta LAN porta RJ-45 para conexão da Internet.

Power Jack
Porta de alimentação DC 5V

HEADSET
2,5 milímetros porta Headset

Instalação Fisica

Conectar cabo de telefone ligado ao aparelho e ao dispositivo de telefone
Coloque o telefone na base
Conecte o cabo da INTERNET á porta LAN do seu GRANDSTREAM
Ligue Cabo de alimentação à porta de alimentação 5V do telefone.
Ligue a fonte de alimentação ligado à tomada

Ao ligar, o telefone começa o processo de inicialização

Ligue o seu telefone à rede VoIP
Siga estes passos para ligar o telefone à rede VoIP:

Certifique-se o telefone estiver conectado à Internet e à tomada de energia.
Espere 1 minuto e pressione MENU.
Pressione MENU novamente para ver o endereço IP em exibição

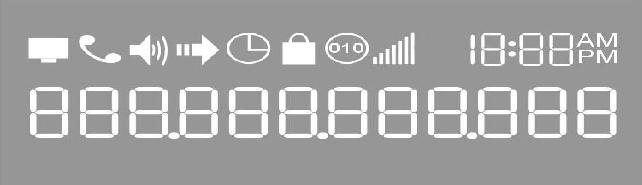

No seu Display aparecerá o numero do seu IP.

Agora vamos seguir passo a passo com figuras ilustrativas para a configuração do Grandstream 201

Digite o IP no navegador Internet Explorer.
Ao digitar aparecerá a tela de configuração.

Entrar como administrador (senha padrão: admin)

Abrindo a pagina ira aparecer a seguinte imagem

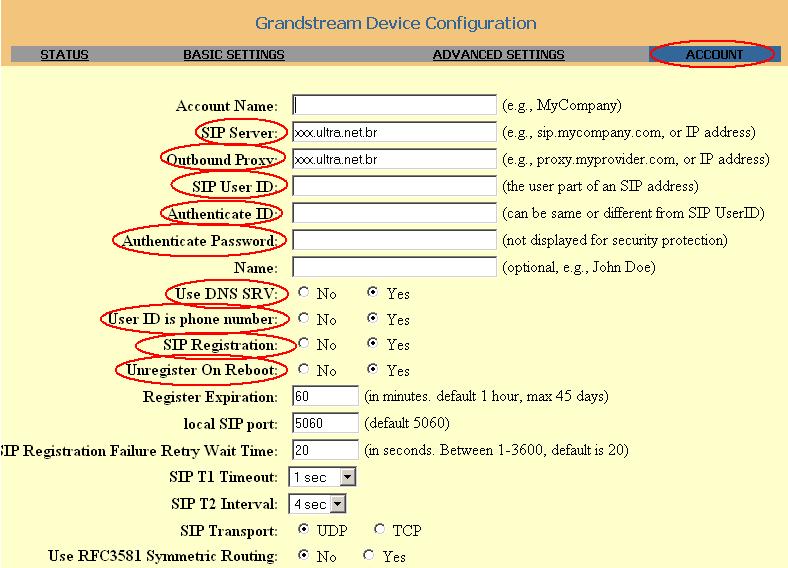

Entre na opção ACCOUNT

Nessa opção que se encontra os dados relevantes a configuração.

SIP SERVER: xxx.ultra.net.br :endereço SIP Server IP ou nome de domínio fornecido pela Ultranet

OUTBOUND PROXY: xxx.ultra.net.br :endereço SIP Server IP ou nome de domínio fornecido pela Ultranet

SIP USER ID: _SEU_USUARIO_ :Informações da conta do usuário,que a Ultranet prestadora de serviços VoIP , geralmente lhe informa os dígitos semelhante ao número de telefone ou realmente um número de telefone

AUTHENTICATE ID: _SEU_USUARIO_ :Autenticação do Usuario

AUTHENTICATE PASSWORD: _SUA_SENHA_:Autenticação de Senha

Logo a seguir , continuando abaixo temos a opção

Marque a opção SEND DTMF em Via RTP (RFC2833)

Mais abaixo

Em Preferred Vocoder: (in listed order)
Marque na seguinte ordem
Em Primeiro PCMU
Em segundo PCMA
Em Terceiro G.726-32
Em quarto IBLC

Com isso clique em update e depois reboot
Seu ATA Será reiniciado, sua conexão também , aguarde um momento , se sua internet estiver funcionando corretamente ele irá se conectar com o servidor da ultranet e entao seu VOIP estará Habilitado para efetuar ligações.
